起源の場所:
中国
ブランド名:
RUIDEER
証明:
CE/ISO
超硬合金のリサイクルにおける亜鉛の役割は「化学の鍵」のようなものです
なぜ亜鉛なのか？
亜鉛は単なる熱媒体ではなく、スクラップ超硬合金から貴重な炭化タングステン (WC) とコバルト (Co) を効率的に分離できる中心的な化学薬品です。このプロセスは、亜鉛とコバルトが低融点の金属間化合物を形成するという基本的な冶金原理を利用しています。
亜鉛の溶解プロセスの仕組み
浸透と合金化:900°C ～ 1,000°C の温度で、溶融亜鉛は粒界、特に WC 粒子とコバルト結合相の間の界面に沿ってスクラップ炭化物に浸透します。亜鉛はコバルトと反応してコバルト - 亜鉛金属間化合物 (CoZn10 や CoZn7 など) を形成します。この化合物は元の合金よりも融点が大幅に低くなります。
構造崩壊:これらのコバルト亜鉛化合物の形成により、体積が大幅に膨張し、場合によっては元の相よりも数倍大きくなります。この膨張により合金内に巨大な内部応力が発生し、かつては緻密だった WC 骨格が多孔質になり、脆くなり、容易に破壊されます。

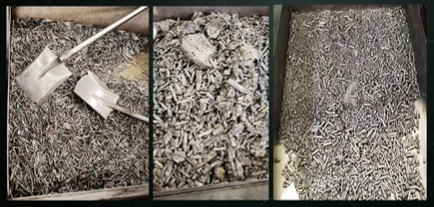

分離と回収:構造が破壊された後、炉の温度が調整され、システムは真空下に置かれます。亜鉛は高温で蒸気圧が高いため蒸発し、回収のために凝縮されます。残るのは、タングステンカーバイドとコバルト粉末の緩くてもろい混合物であり、高品質のリサイクル超硬製品に再処理する準備ができています。
導入：株州Ruideerの横型亜鉛溶解炉亜鉛溶解プロセス強制炭化物リサイクルを考慮した二室横型真空炉構造を採用しています。制御システムは半自動および手動操作モードを統合し、集中制御と操作の柔軟性の両方を提供します。ユニット全体はアップグレードが容易なモジュール設計を採用しています。統合された急速冷却装置を備えているため、冷却時間が大幅に短縮されました。減りました。
技術パラメータ:
| 最大。使用温度 | 1050℃ |
| 最大合金処理能力 | 1200KG |
| 全負荷時の冷却速度 | 10～12時間 |
| 亜鉛浸透率 | ≥95% |
| 亜鉛残留物 | 亜鉛残留物 |
問い合わせを直接私たちに送ってください.
